Strutture per Fotovoltaico a Terra, Agrivoltaico e Siti Complessi

Le Origini del Fotovoltaico a Terra in Italia: Dal Boom alle Controversie

L'ingegneria delle strutture di supporto per impianti fotovoltaici a terra affonda le sue radici nei primi grandi parchi solari realizzati a metà degli anni 2000. In Italia, l'impulso decisivo è arrivato con il lancio del **2° e 3° Conto Energia (2007-2010)**, un periodo caratterizzato da tariffe incentivanti eccezionalmente elevate che hanno trasformato il Paese in uno dei mercati solari più dinamici al mondo.

Tuttavia, la prima fase di sviluppo industriale (2008-2012) è stata segnata da forti tensioni territoriali e dibattiti pubblici. L'assenza iniziale di un piano regolatore nazionale per le aree idonee ha portato alla proliferazione incontrollata di ampi campi solari su suoli agricoli di pregio. Ciò ha scatenato accese polemiche da parte di associazioni ambientaliste, comitati locali e categorie agricole, che denunciavano la "sottrazione di suolo fertile" (land grabbing), il consumo di terreno agricolo destinato alla produzione alimentare e la frammentazione del paesaggio rurale tradizionale.

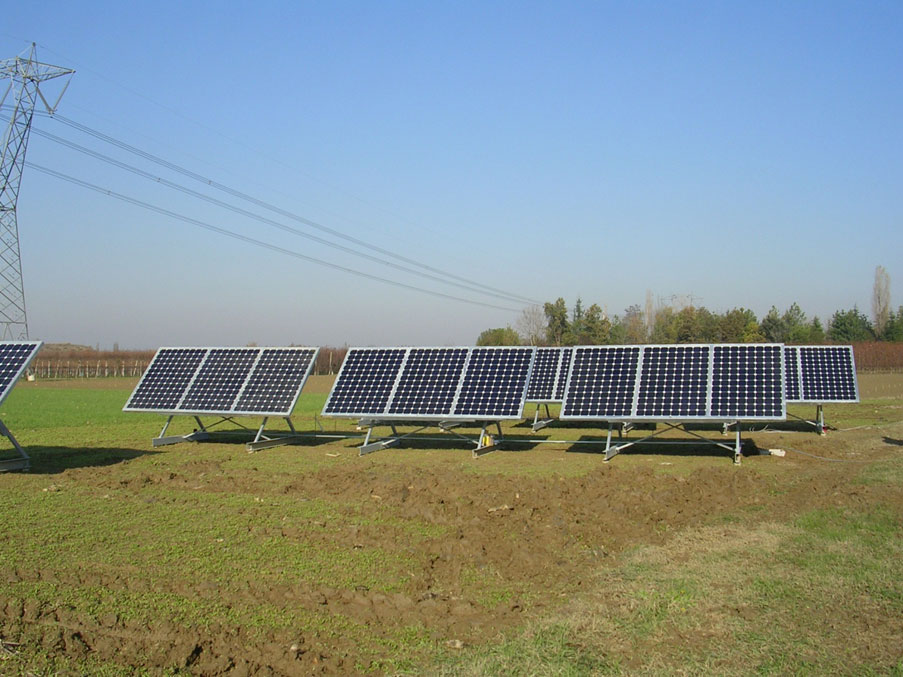

Figura 1: Layout di un parco solare di prima generazione con strutture fisse e grande occupazione di suolo.

L'Evoluzione Normativa: Dalla Moratoria alle Aree Idonee e Agrivoltaico

Per rispondere alle criticità ambientali, il legislatore italiano ha gradualmente rimodellato il quadro normativo. Tra il 2011 e il 2012 sono stati introdotti i primi divieti d'accesso agli incentivi per gli impianti a terra su suolo agricolo, culminando negli ultimi anni in un approccio regolatorio più maturo e sostenibile basato su due direttrici:

• Perimetrazione delle Aree Idonee: Identificazione di zone prioritarie a basso impatto ambientale (cave e miniere dismesse, siti industriali, aree di bonifica, fasce autostradali e ferroviarie entro 500 metri), dove gli iter autorizzativi beneficiano di procedure semplificate come la **Procedura Abilitativa Semplificata (PAS)** o l'Autorizzazione Unica (AU) accelerata.
• Sviluppo dell'Agrivoltaico Avanzato: La normativa recente incentiva la coesistenza virtuosa tra generazione elettrica e attività agricola/zootecnica, imponendo strutture sopraelevate o ad inseguimento che non compromettono la continuità delle colture e consentono il passaggio dei macchinari agricoli sottostanti.

Sguardo Globale: Come si Muove il Resto del Mondo

La gestione del fotovoltaico a terra varia notevolmente in base alla disponibilità di territorio e alle caratteristiche geografiche dei diversi continenti:

• Stati Uniti e Medio Oriente (Grandi Spazi): Negli USA (California, Texas) e nei paesi del Golfo (EAU, Arabia Saudita) prevalgono i megaprogetti utility scale da centinaia di MWp in aree desertiche o semiaride, dove si impiegano quasi esclusivamente inseguitori solari monoassiali (trackers) su campate chilometriche per massimizzare la resa con LCOE ai minimi mondiali.
• Cina e Asia-Pacifico (Multi-Uso): In Cina e Giappone, causa l'alta densità abitativa, il fotovoltaico a terra si è evoluto in impianti ibridi su terreni montuosi, installazioni su cave dismesse e sistemi floating/agrivoltaici integrati con la coltivazione del riso e l'acquacoltura.
• Europa Nord-Continentale (Germania, Olanda): Vi è una forte stretta sul consumo del suolo, che spinge lo sviluppo verso strutture agrivoltaiche verticali bifacciali (orientate Est-Ovest) e il recupero sistematico di ex siti minerari e discariche bonificate.

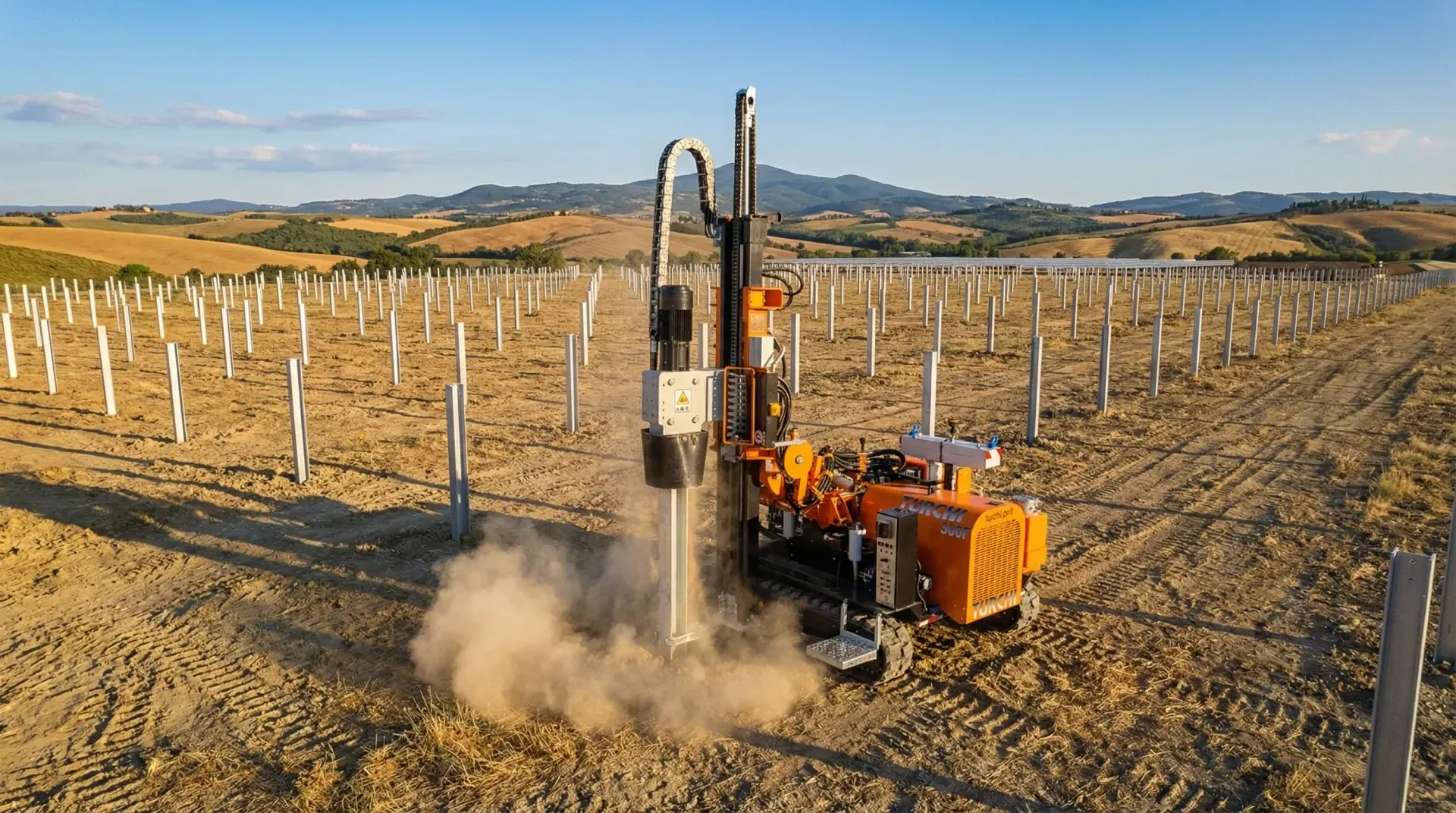

Figura 2: Operazioni di posa in opera con battipali oleodinamico su terreno coesivo.

Funzionamento e Ingegneria delle Strutture Portanti

Una struttura per fotovoltaico a terra deve svolgere una duplice funzione: sostenere il peso dei moduli solari e trasferire in sicurezza al terreno tutte le sollecitazioni dinamiche causate da vento, neve e spinta sismica, in conformità con le Norme Tecniche per le Costruzioni (NTC).

I materiali principali utilizzati per i reticolari e i profilati sono l'alluminio strutturale anodizzato (EN AW 6060/6005) e l'acciaio zincato a caldo o con rivestimento in lega di Zinco-Alluminio-Magnesio (Magnelis), che assicura un'elevatissima resistenza alla corrosione anche in ambienti aggressivi o salini.

Operazioni di Posa e Ancoraggio: Le Tecnologie da Campo

La scelta della tecnica di fissaggio al terreno dipende dalle caratteristiche geotecniche del suolo (portanza, coesione, presenza di roccia o scheletro) emerse dalla indagine geologica preliminare:

1. Infissione Meccanica con Pali (Piling System)

È la metodologia classica per terreni agricoli o argillosi privi di roccia afiorante. Consiste nella battitura diretta di profilati metallici ad ampiezza variabile (pali a C, Sigma o Z) mediante macchine battipali idrauliche con monitoraggio GPS dei punti di posa.

• Profondità di Infissione: Tipicamente compresa tra 1,5 e 2,5 metri.
• Controlli di Cantiere: Viene eseguito un test di estrazione (Pull-Out Test) per verificare la resistenza al sollevamento provocato dalle raffiche di vento (effetto vela).

2. Trivellazione e Fissaggio con Vite Torsionale (Screw Piles / Ancore elicoidali)

Utilizzata su terreni compatti, sabbiosi o con presenza di ciottoli dove la battitura provocherebbe la deviazione del palo. Le viti in acciaio vengono avvitate nel sottosuolo mediante teste rotative idrauliche, creando un ancoraggio meccanico ad alta tenuta.

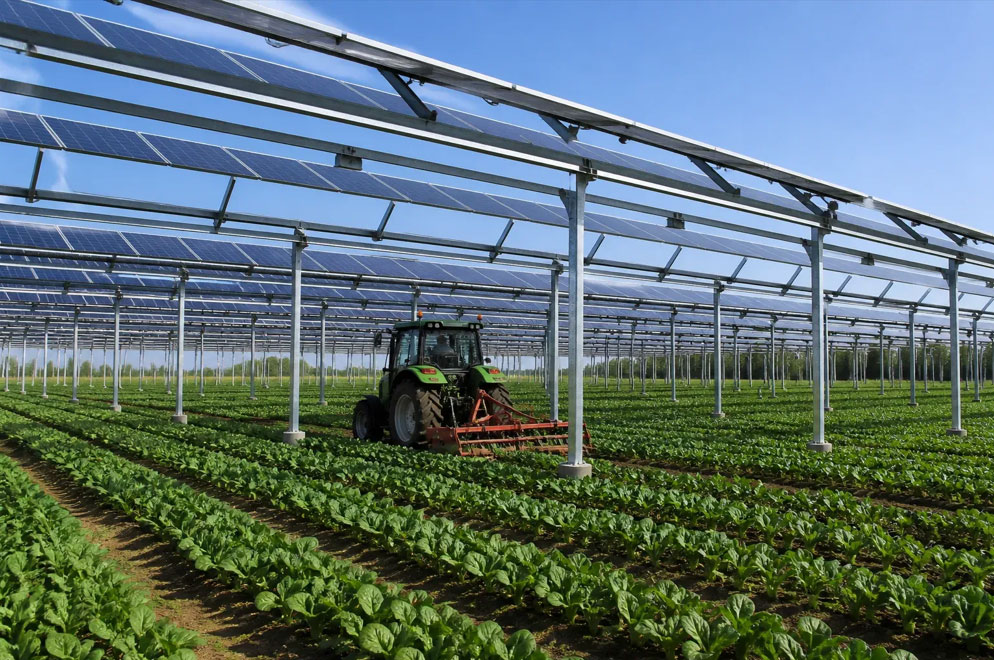

Figura 3: Struttura agrivoltaica sopraelevata ad inseguimento solare per consentire la coltivazione del terreno.

Ingegneria delle Applicazioni Agrivoltaiche

L'Agrivoltaico non è una semplice installazione a terra, ma un sistema integrato in cui la struttura solare è progettata per ottimizzare l'attività agricola sottostante. Si divide in due categorie fondamentali:

• Agrivoltaico Interfilare (Verticale Bifacciale): Moduli solari bifacciali posizionati verticalmente con orientamento Est-Ovest. Lo spazio tra le file (6-12 metri) rimane totalmente libero per la semina e la mietitura con tradizionali macchine agricole.
• Agrivoltaico Eleveato (Inseguitori a Grande Altezza): I moduli sono montati su pali elevati ad un'altezza da terra compresa tra 2,5 e 5 metri. Questo permette il passaggio di trattori e mietitrebbie e crea un microclima ombreggiato che protegge le colture (viti, alberi da frutto, ortaggi) dallo stress termico e dalle gelate/grandinate.

Siti Complessi: Discariche, Cave e Terreni Non Perforabili

Esiste un'ampia categoria di siti idonei al fotovoltaico dove la perforazione o l'infissione di pali è **rigorosamente vietata dalla legge o tecnicamente impossibile**:

• Ex Discariche e Siti Bonificati: Il terreno è ricoperto da un cappotto sintentico impermeabile (capping in geomembrana HDPE) che isola i rifiuti sottostanti. Perforare il terreno significherebbe bucare la guaina e provocare la fuoriuscita di percolato o biogas con gravissimi danni ambientali.
• Cave e Piazzali Rocciosi: Terreni in calcestruzzo o banchi di roccia dura dove lo scavo o la battitura richiederebbero costi insostenibili.
• Aree a Vincolo Archeologico: Terreni in cui non è consentito alterare la stratigrafia del sottosuolo.

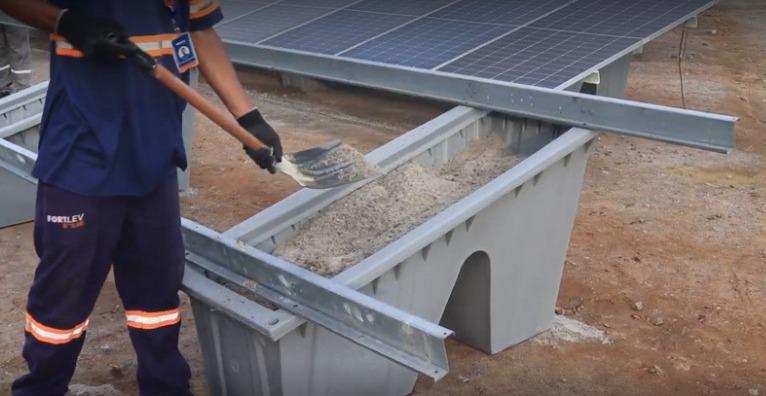

Figura 4: Installazione zavorrata su cappotto di discarica senza alcuna perforazione del suolo.

La Soluzione Definitiva Senza Scavo: Il Sistema LASTRO di Arkimede Solutions

Per installare impianti fotovoltaici a terra su discariche, terreni rocciosi e coperture industriali senza forare il terreno e senza i gravosi costi logistici delle vecchie zavorre in cemento, la tecnologia dell'ingegneria dei materiali ha creato le **zavorre polimeriche in HDPE riempibili**.

Azienda leader indiscussa in Italia nello sviluppo e brevetto di questa soluzione è **Arkimede Solutions S.r.l.** con la propria linea specializzata **LASTRO**.

Perché il Sistema Lastro Ha Rivoluzionato la Posa Senza Perforazione:

1. Zero Perforazione del Suolo: I moduli Lastro vengono semplicemente appoggiati sulla superficie (anche su guaine impermeabili di discariche) assicurando stabilità assoluta mediante peso zavorrato privo di ancoraggi meccanici penetranti.
2. Trasporto Vuoto ed Economia di Cantiere: A differenza delle zavorre in cemento (che richiedono decine di tir pesanti per il trasporto), le zavorre Lastro vengono spedite vuote ed impilabili. Un solo camion trasporta il materiale necessario per centinaia di kWp.
3. Riempimento In Loco con Inerte o Acqua: Giunte in cantiere, le zavorre vengono posate a mano dagli operatori e riempite con acqua, sabbia o inerte disponibile sul posto, eliminando la necessità di gru e sollevatori pesanti.
4. Tenuta Aerodinamica e Materiali Inalterabili: Realizzate in polietilene HDPE di grado navale additivato anti-UV, resistono per oltre 30 anni ad acidi del terreno, nebbia salina, ghiaccio e vento estremo testato in galleria del vento.

Considerazioni Ingegneristiche per la Scelta della Struttura

La progettazione di un impianto a terra moderno richiede una valutazione integrata tra la resa energetica attesa, i vincoli geotecnici del sito e l'impatto logistico di cantiere. Se l'infissione rimane la scelta standard per grandi distese agricole coesive, l'adozione di soluzioni zavorrate leggere di nuova generazione come il sistema Lastro permette di sbloccare terreni complessi, ex discariche ed aree industriali dismesse altrimenti inutilizzabili, accelerando la transizione verso l'energia pulita a zero consumo di suolo verde.
